9311type c连接线全功能测试机

简介——连接线全功能测试仪,连接线全功能测试设备,连接线全功能测试机器优选致远测试设备。

联系电话:1343748898013437488980

详情内容/ Content details

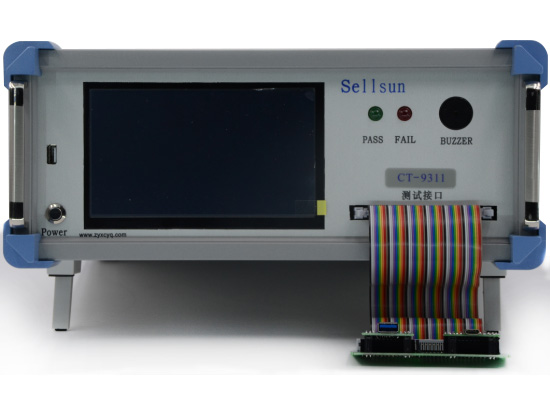

9311type c测试机

适用于Type-C连接线全功能测试

可测所有元器件

可测电压电流压降

可检测ic芯片烧录信息

可对所有内部点位扫描,并摇摆测试

可识别威盛、三星、赛普拉斯、睿思等系列芯片Emak 信息

(可按客户要求测试更多品牌以及更多IC型号)

测试内容

Type-C 3.1数据线测试

测试项目

最大值

最小值

单位

备注

短路测试

5200

300

mv

检测VBUS和GND之间是否短路,若短路将停止测试并报错

A8(SBU1)

3050

2850

mv

Type-C上数据线,检测有无反接短路等现象

B8(SBU2)

3050

2850

mv

Type-C上数据线,检测有无反接短路等现象

A8(SBU1)相位

65

40

°

Type-C上数据线,检测HEO传输

B8(SBU2)相位

140

115

°

Type-C上数据线,检测VEO传输

A2(TX1+)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

A3(TX1-)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

A2(TX1+)相位

140

115

°

Type-C上信号线,检测VEO传输

A3(TX1-)相位

65

40

°

Type-C上信号线,检测HEO传输

A6(D1+)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

A7(D1-)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

A6(D1+)相位

140

115

°

Type-C上信号线,检测VEO传输

A7(D1-)相位

65

40

°

Type-C上信号线,检测HEO传输

A11(RX2+)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

A10(RX2-)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

A11(RX2+)相位

140

115

°

Type-C上信号线,检测VEO传输

A10(RX2-)相位

65

40

°

Type-C上信号线,检测HEO传输

B11(RX1+)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

B10(RX1-)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

B11(RX1+)相位

140

115

°

Type-C上信号线,检测VEO传输

B10(RX1-)相位

65

40

°

Type-C上信号线,检测HEO传输

B2(TX2+)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

B2(TX2-)幅值

3050

2850

mv

Type-C上信号线,检测有无反接短路等现象

B2(TX2+)相位

140

115

°

Type-C上信号线,检测VEO传输

B3(TX2-)相位

65

40

°

Type-C上信号线,检测HEO传输

A5(CC1)

1

1


CC1检测

A5(CC2)

0

0


CC2检测

引脚扫描

52

52


检测引脚相互之间有无短路现象

IC信息读取_右

1

1


检测读取到的信息与预设信息是否一致

IC信息读取_左

1

1


检测读取到的信息与预设信息是否一致

电容测试

26

8

nf

检测电源与地之间的电容大小

外壳_右

200

0

mv

检测产品外壳是否与地线连接在一起

外壳_左

200

0

mA

检测产品外壳是否与地线连接在一起

VBUS电压

5350

4900

mv

检测产品电源输入电压

VBUS压降

500

0

mv

检测产品输入端电源电压与输出端电源电压之差

GND压降

300

0

mv

检测产品输入端地线电压与输出端地线电压之差

VBUS电流

4900

5100

mA

检测输入产品的电流

Type_C右电源

0

0


检测未连接到此项目的电源线数目

Type_C右地线

0

0


检测未连接到此项目的电源线数目

Type_C左电源

0

0


检测未连接到此项目的电源线数目

Type_C左地线

0

0


检测未连接到此项目的电源线数目

摇摆

0

0


检测产品是否存在瞬断情况


Message Read测试:

测试项目

最大值

最小值

单位

备注

VDM Head

0x00000000

0x00000000


VDM Head信息

ID VDO

0x00000000

0x00000000


ID VDO信息

Cert VDO

0x00000000

0x00000000


Cert VDO信息

Product VDO

0x00000000

0x00000000


Cert VDO信息

Cable VDO

0x00000000

0x00000000


Cable VDO信息

Boot Base

0x00000000

0x00000000


Boot Base信息

Boot app

0x00000000

0x00000000


Boot app信息

Fail base

0x00000000

0x00000000


Fail base信息

Fail app

0x000000000x00000000

Fail app 信息

Main base

0x000000000x00000000

Main base 信息

Main app

0x000000000x00000000

Main app 信息

连接线全功能测试仪


连接线全功能测试仪,连接线全功能测试设备,连接线全功能测试机器优选致远测试设备。
