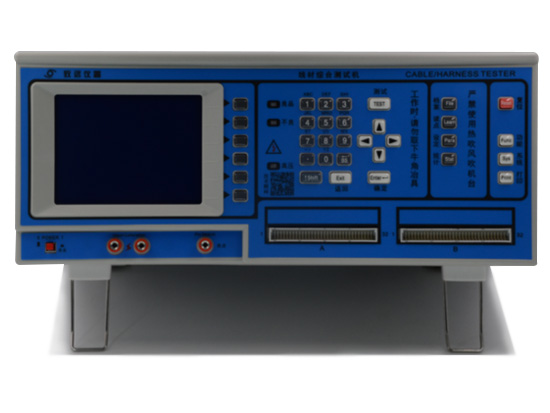

CT-975A+精密线材导通高压测试机
(持续防潮型)
特点:
机台无须做内部阻抗归零,系统可自动归零至输出端口
机台长时间使用后无须拆机保养
机台绝缘测试不受潮湿天气影响
选用优质配件,品质更有保证(整机保修三年,绝缘保证八年)
机台牛角冶具有防拆功能,大大延长使用寿命及测试精度
机台测试接口新增防呆功能有效控制机台老化
进阶功能:
单边灵敏度可对单根线分别设定,可测中尾部断线
电容最大可测1000uf,极性判断准确无误
测试速度优势明显,短路分边准确无误
系统提供中英文操作,方便使用
导通阻抗可单独分设定
系统提供足额10mA耐压功率
系统提供软体密码防呆解锁
系统提供四线量测法
系统可选配USB接口
规格:
测量讯号 | 频率100~100KHZ/电压5VDC 20mA max | |
量测方式 | 串联/并联 | |
启动方式 | 自动/手动/连续/外部 | |
判定方式 | 声音报警 PASS/FAIL LED报警 | |
显示方式 | 错误步骤/自动显示/全部显示/全不显示 | |
存储器 | 512KB | |
显示器 | 320*240液晶屏 蓝白底可切换 | |
电源供应 | 220VAC ±10% 50HZ 功率220W | |
工作环境 | 温度:零下10度~40度 | |
通信接口 | Handler/Rs232/print | |
机台尺寸 | 425*190*398mm | |
重量 | 约14KG(64点)15KG(128点) |
测试范围:
短断路 | O/S | 200Ω~50KΩ |
电容 | C | 10pf~1000uf |
导通阻抗 | COND | 1mΩ~500Ω |
电阻 | R | 0.01Ω~10MΩ |
二极管 | D | 0V~7.5V |
耐压 | IL | 0.01mA~10mA |
绝缘 | IS | 1MΩ~1GΩ |
瞬间导通 | INT COND | 1mΩ~10Ω |
瞬间短断路 | INT O/S | 2ms/64pin |
快速瞬断 | INT open | 0.4ms |
高压选型:
机台型号 | 直流高压 | 交流高压 |
CT-975D+ | DC1000V | --- |
CT-975A+ | DC1000V | AC700V |
CT-975H+ | DC1500V | AC1000V |
配件:
专用牛角板 | 2 |
电源线 | 1 |
找点探针 | 1 |
说明书(选配) | 1 |
测试点数选购:
64/128/256点 | 测试点数选购 |
