CT-985F+高精密耳机线导通高压测试机

简介——耳机线导通高压测试仪,耳机线导通高压测试机器,耳机线导通高压测试设备优选致远测试设备。

联系电话:1343748898013437488980

详情内容/ Content details

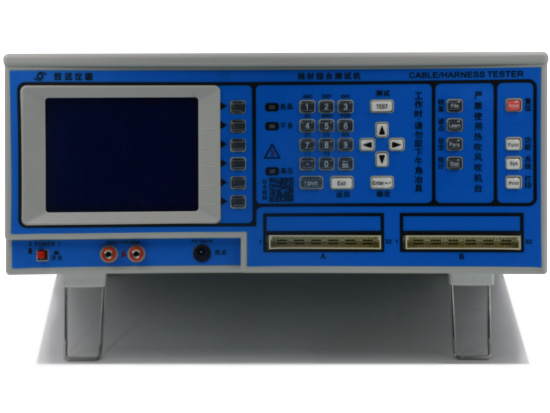

CT-985F+ 耳机线导通高压测试机

特点:可测type c耳机线元件及线材电阻

      机台绝缘不受潮湿天气影响

      高精密四线点测电阻,免人为归零,严格控制不良品

      配镀金50u点测笔,表笔采用无内阻模式

      机台使用三年更换外部牛角转接头,电阻测试精度等同新机精度

      系统提供中英文操作,方便使用

机台长时间使用后无须拆机保养

      选用优质配件,品质更有保证

功能进阶:导通阻抗可精确至1mΩ,可单独分别设定

单边灵敏度可对单根线分别设定,可测尾部断线

         系统提供外四线量测法,可外接四线冶具

电容最大可测1000uf,极性判断准确无误

系统提供足额10mA耐压功率

系统提供软体密码防呆解锁

系统无须做导通归零,可自动归零至待测产品母座

系统可选配USB接口、点测导通阻抗功能

量测图:

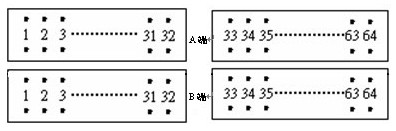

测试點布置图:


规格:

测量讯号

频率100~100KHZ/电压5VDC 20mA max

量测方式

串联/并联

启动方式

自动/手动/连续/外部

判定方式

声音报警 PASS/FAIL LED报警

显示方式

错误步骤/自动显示/全部显示/全不显示

存储器

512KB,可扩充至1024KB

显示器

320*240液晶屏 蓝白底可切换

电源供应

220VAC ±10% 50HZ 功率220W

工作环境

温度:零下10度~40度

通信接口

Handler/Rs232/print

机台尺寸

425*190*350mm

重量

约14KG(64点)15KG(128点)


测试范围:

短断路

O/S

1KΩ~50KΩ

电容

C

10pf~1000uf

导通阻抗

COND

1mΩ~500Ω

电阻

R

0.01Ω~10MΩ

二极管

D

0V~7.5V

耐压

IL

0.01mA~10mA

绝缘

IS

1MΩ~1GΩ

瞬间导通

INT COND

1mΩ~10Ω

瞬间短断路

INT O/S

2ms/64pin

快速瞬断

INT open

0.4ms


高压选型:

机台型号

直流高压

交流高压

CT-985F+

DC1000V

AC700V


配件:

专用牛角板

2

电源线

1

专用点笔

1

说明书选配)

1


测试点数选购:

64/128点

测试点数选购
