高压条件设定

在“设定选单”画面下选择“高压条件设定”按“Enter”键进入

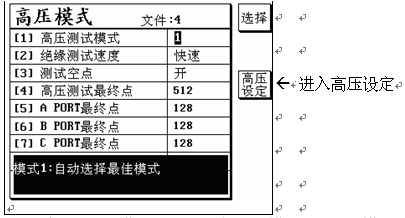

(a)        高压测试模式共有4种测试模式:1最佳模式,2快速模式,3线点模式和4网络点模式.模式1是模式2和模式3的结合,先用快速模式2测试如不能通过则自动换用模式3测试.模式4只测试网络点,如待测产品中有空点需要测试高压请勿选择此模式

(b)       绝缘测试速度是仅指高压绝缘的测试速度

(c)        测试空点是指在待测产品中是否有存在空点需要测试高压,如有请开启此功能否则可以关闭来提高测试效率

(d)       高压测试最终点主要是用模式2中

(e)   A PORT最终点和B PORT最终点主要是用在模式3中

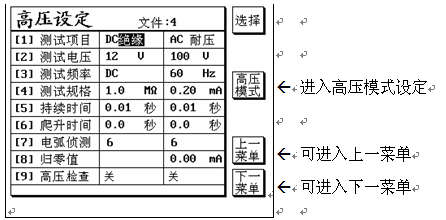

(a)   测试项目中DC绝缘可以选择为DC耐压，AC耐压不能选择

(b)   测试电压是根据产品规格设定DC/AC高压的电压，电压设定是以50V为步进的。

(c)   测试频率可以设定AC高压的频率50Hz或60Hz

(d)       测试规格是设定高压测试的判断规格，DC绝缘测试电阻要大于测试规格为合格，AC耐压测试漏电流要小于测试规格为合格。

(e)        持续时间是指高压加载在待测产品的时间

(f)         爬升时间是指高压从0V上升到设定的电压的时间

(g)        电弧侦测是指在高压在加载时由于待测产品不良时产生的电弧，数字越大电弧侦测越严格。

(h)       归零值主要是设定AC电流OFFSET值,DC高压无效

(i)          高压检查是指在测试高压前进行高压电压测试

按S3[高压模式]进入高压模式设定
