1.  电源220V单相10A.

2.  机器放置位置后面离墙约50cm，左右两侧则留维修之空间。

3.  机器外线为总电源线2.5mm²电源线之前,请再加装一只无熔丝开关或闸刀开关（约10A）。

4.  排水管可用PVC“硬管排放,需注意水管应往下.

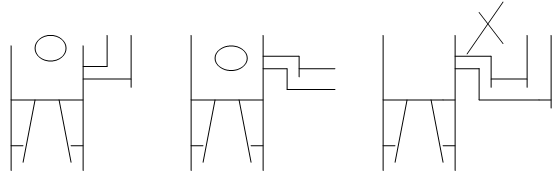

排气管需用PVC½“硬管,沿伸至室外排放,需注意排气管之安装,可由机器平行向上或平行向下.

5.  机器之安装位置,请避免阳光直照射,以免影响测试之条件.

6.  机器之安装位置,应尽量勿靠近其它电器设备或易燃物品,以免危险.

7.  本机器为PVC塑胶制成,请勿用力碰撞,以免破裂,使用温度,请勿超出试验标准范围,以免因过热而变形.

如何操作：

1.  请先将电源线接至机台后方电源,空气管连接.

2.  将入水管接至入水口,本机采用自动加水装置,故须接入水管,否则无法正常动作.

3.  排水管及排气管连按完成,如前页所示,指标向左为开.

4.  将隔绝水槽加水至垫板位置.(图C1.C18)调配试验溶液.

调制方法:a.将9.5公升纯净蒸馏水,测试其PH 值是否在6.5至7.2之间.

         b.PH值如大于7.2则加入少许冰醋酸.

         c.PH值如小于6.5则加入少许氢氧化钠.(以上b .c一般使用纯水并不须要量测)

        d.加入500g氯化钠(NaCl),搅拌均匀.

5.  将盐水倒入盐液补充瓶,即自动充填盐水近入实验室内预热槽,使药水流至盐水预热槽,经济型15公升,标准型30公升.

6.  将湿球杯加水,湿球温度计覆盖着沙布,沙布末端置于湿球杯内.

7.  放置试片或试样于置物架上.

*摆设角度依所需标准规定摆设,如标准试片130×70(mm)可用15度30度斜置.

8.  设定试验温度

*依所需标准设定(按键“▽”为减少,按键“△”为增加)

a.盐水试验:试验室温度         35℃

           饱和空气桶温度     47℃

b腐蚀试验:试验室温度          50℃

饱和空气桶温度       63℃

9.  设定试验时间:0～999HR

H:时   M:分   S:秒  按键“+”为增加  按键“-”为减少)

10.按下电源,操作按键,先行预温,到达至设定温度.

   *注意需将试验盖盖上并小心轻放以免破损.

11.按下喷雾按键

   a:将气阀打开,压力调整为2Kg/cm²一次压力.

   B 将调压阀(图B4)调至1 Kg/cm²之压力,其压力可由压力表得之(顺时针增加,逆时针减少)二次压力

12.按下计时按键,依所设定时间之计时.

13.试验完毕,依顺序将各开关关闭.

14.试验中如有异常之现象,请参照功能异常判断表处理.
