n 文数字输入 在做档案储存时会要求输入文数字,本系统之设计是利用EditKey。第一次按下为数字,第2~4次分别代表数字键上方由左至右之大写英文字母,举例说明如下:
按键名称 按下次数 LCD显示
1 1 1
à 1 1
1 2 1A
à 1 1A
1 3 1AB
n 移动 您可用[←][↑][→][↓]移动光标
n 确认 [Enter]为一般之确认键
n 量测/跳离 [TEST]为量测激活键,[Exit]为跳离键
n 另选 加按[Shift]键可激活该键上方功能

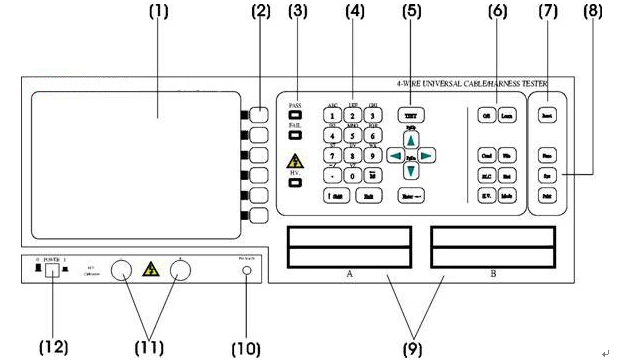

前面板
(1) LCD液晶显示器
(2) S1~S6操作辅助键(SoftKey)
(3) PASS & FAIL & H.V. LED
(4) 控制按键(EditKey)群组
(5) 量测键[TEST]
(6) 量测快速键群组
(7) 系统重置(Reset)键
(8) 系统按键(SysKey)群组
(9) 图标为128Pin,共有4槽接头,标准型为64Pin,只有A/B两槽接头
(10) Pin Search 接头
(11) 高压校正输出接头
(12) 电源开关
I.1.A 背面板(请参考下图)
(1) 串行埠(RS-232 Port)
(2) 远程控制埠(Remote Port)
(3)打印机连接端口(Printer Port)
(4)交流电源输入(220V/5A/50Hz)
(5)风扇出风口
请确认交流输入电压设定与使用电压是否一致
