系统主要参数
此款仪表采用128*64图形点阵屏幕,屏幕精致,显示效果极佳,外观漂亮高档,配备单独的矩阵键盘和I/O口数目多,使输入更简单方便,能满足多点测控。适用于各种计数方式和设备上,如线材弯折机,按键寿命测试机等计数速度于一体的设备。
仪表功能:
1. 7组计数(0-6组)和速度均以LCD显示。
2. 速度显示值:0-999。
3. 可设定总计数。计数范围0-999999。
4. 分计数到达目标计数自动停机。
5. 外部接线自动检测通断,无需人工启动。
6. 外部试验品全部断开后,自动停机。
7. 具有管理员口令,用户可以修改开机密码,使机台管理更安全。
8. 采用全中文提示设定内部功能,操作方便、简单。
9. 显示方式: 图形点阵型屏幕实时显示 。
10. 屏幕尺寸:93*70mm,像数240*128。显示窗口尺寸:70*38mm。主板尺寸:110*95mm。
操作面板
功能键:
1. 计数清零: 已测次数清零。
2. 停止: 停止机器运行。
3. F1: 无效。
4. 启动: 启动机器运行。
5. 确定: 确定或保存。
6. 退出: 退出上级菜单。
7. 设定: 进入设定画面。
8. F2: 内部设定用。
9. 删除: 删除键。
10. 0-9: 数字键。

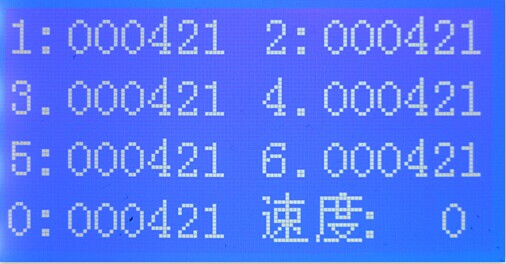

使用按键操作盘输入正确的密码,按“OK”键进入到测试界面。测试界面各项显示内容如上图所示。在测试的过程中可实时显示各项内容,方便直观的读数。
序号1-6表示6个分组计数。序号0表示总计数,当1-6组中任何一组在计数,总计数0都会计数。速度示为多少转一分种。冒号表示该组测试线处导通状态,可正常计数。单点号表示该组测试线已断开,不能计数,6组测试线全部为断开时(也就是全部显示为单点号时),机器不能启动或停止运行。
如该图就表示第5组测试线处于导通,每6组即测试线已断开。

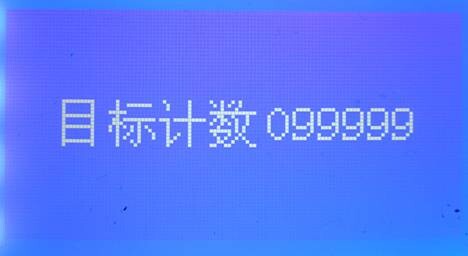

:该项设定里面设定目标次数。

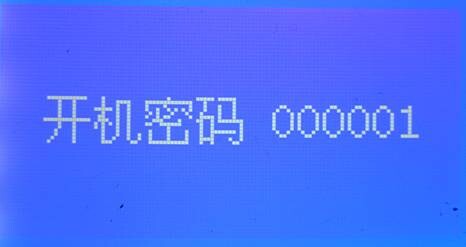

:该项设定开机密码。

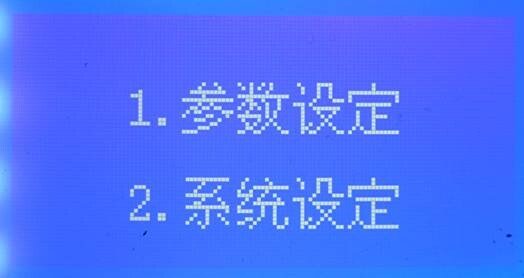

设定参数界面

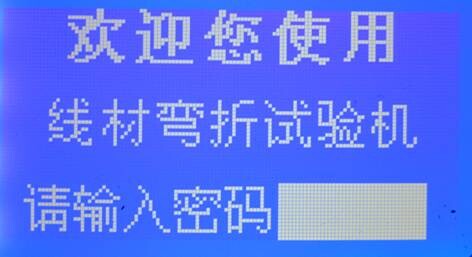

开机界面
上电开机,即显示欢迎开机界面,要求输入密码方可进入测试界面。以此保证机器不被非专业人误操作,使机器的安全更有保障。开机密码可由管理人员自由设定,出厂初始为“0”时,开机2秒后自动进入测试界面。
测试主界面
