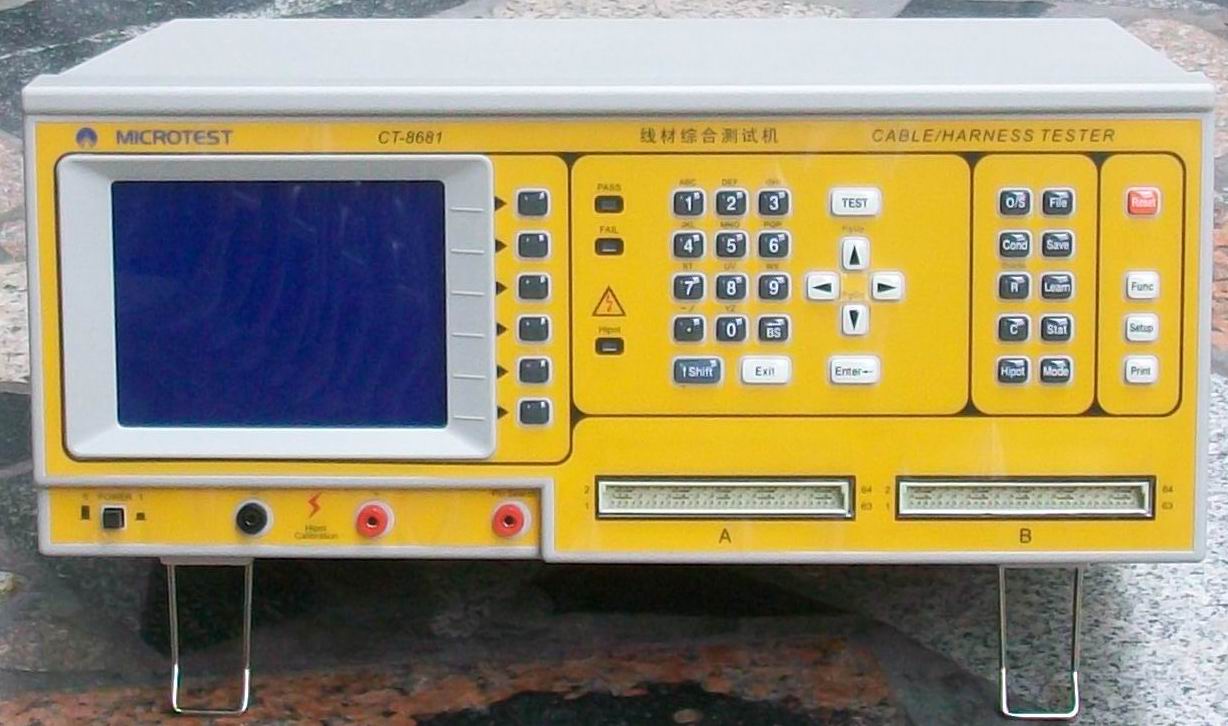

线材测试机操作步骤－－双头线或连接器

 1. 新建测试档案。{具体操作是：按档案键（File），新建档案，档案名随意输入}

2. 测试项目设定。{具体操作是：按模式键（Mode），进入测试项目，可选择短断路、导通阻抗、绝缘、耐压、瞬间短断路（即摇摆）}

3. 导通阻抗设定。{具体操作是：按导通键（Cond），根据要求设定导通阻抗设定值}

4. 绝缘、耐压设定。{具体操作是：按高压键（Hipot），DC高压为绝缘，AC高压为耐压，根据要求设定DC高压值和绝缘值，AC高压值和耐压值}

5. 产品回路（短断路）设定。{具体操作是：把产品插入测试治具内，按学习键（Learn），测试机可以自动学到产品的断短路表}

6. 保存档案。{具体操作是：按保存键（Save）,整个产品的测试数据条件已保存} 设定完成即可测试!

另外，按模式键（Mode），选择第9项，短断路端点判断，设定为是，可分辨出产品的哪一头出现短路和开路。Short为短路，open为开路。

单头线有两种测试方法，一种是点测，另一种是单边测试。

（一） 点测的操作步骤：

    1.  新建档案

2. 按模式键（Mode）,进入测试模式设定，将第【2】项线材种类设定为点测，(按S1键可设定)

3.  按S6键，设定测试项目：短断路，耐压，绝缘。

4.  将表笔插入红色的找点插座（pin search）,然后将产品插入治具。

5.  按下学习键Learn,用表笔依次点产品的尾端，即可学到产品的回路表，然后按完成，即可测试。

注：点测的顺序，一定要是学习产品的顺序。

（二）单边的操作步骤：

1. 新建档案

2. 按模式键（Mode）,进入测试模式设定，将第【2】项线材种类设定为单边(按S1键可设定)，第[10]项单边测试灵敏度先设定为0

3. 按S6键，设定测试项目：短断路，耐压，绝缘，瞬间短断路。

4 .不插治具及产品的情况下，按学习键Learn, 短断路表会有128个Net，值为24左右，如果这128个值最大为26.则把单边测试灵敏度设为27，再次按Learn键，则短断路表会显示为EMPTY(空的)。

5 插入治具，按学习键Learn,看短断路表中的最大值是多少，然后再次设定单边灵敏度为短断路表中的最大值+1

6. 插入产品，按学习键Learn,则学到产品的短断路表。如果产品有4条线，学到的值依次为132,135,108,103，则把单边测试灵敏度先设定为80即可。

注：机器单边测试灵敏度默认值设定的是50，一般情况下，测试模式设定为单边后，直接按学习键Learn，即可学到产品的回路值，产品有几条线，就能学到几个值，单边测试灵敏度设定值，要比产品学到的值中最小的值，小一点即可。
