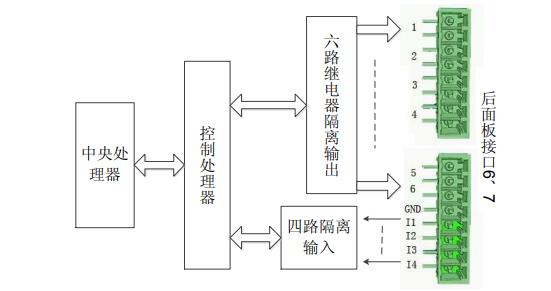

　　为了适应自动化测试环境要求，本仪器通过 Remote 卡实现自动测试的要求，原理如图所示。

　　用户通过四路隔离输入 I1~I4 任一通道输入测试启动信号（DC5V TTL电平），测试状态信号通过六路隔离输出。

　　使用方法：

　　1.按要求接好输入输出信号。

　　2. 在“测试内容”中设置相关参数:

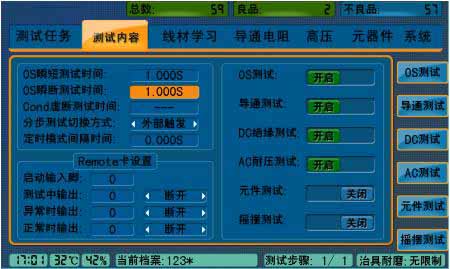

　　(1)按【Mode】键进入测试内容参数设置页面。

　　通过【↑】【↓】键选择需要设置的参数。其中时间参数和 Remote 点位参数的设置可以通过数字键修改，Remote 的输入电平通过【Enter】键切换，测试项目开关的设置通过对应的快捷按键【F1】~【F6】设置，而当需输入时间时，【F2】、【F3】变为时间切换单位。

　　（2）测试时间：（步进均为 1mS，数字键输入，【Enter】键确认）

　　OS 瞬短测试时间：1mS~10S。

　　OS 瞬断测试时间：1mS~10S。

　　Cond 虚断测试时间：1mS~10S。

　　电阻虚断测试时间：1mS~10S。

　　定时模式间隔时间：1mS~10S，此为设置定时测试间隔时间。

　　（3）Remote 卡设置：

　　 为了适应自动化测试的需要，本仪器增加 Remote 卡，可以输入或输出测试控制信号，不管使用输入还是输出，均需将 GND 引脚与外部设备电路的 GND 端连接起来。

　　此设置需与<系统>菜单中的<其他>-设置结合使用。

　　启动输入脚：设置外部控制启动测试的信号，依实际接到后面板 Remote卡端口的 1~4 进行设置。

　　输出共 6 组，可分别控制 6 个 DC12V 的继电器，前为组别选择，后为继电器控制方式：断开、闭合、先闭后断、先断后断共 4 种方式，先通过【↑】【↓】键选择需要设置的参数，按数字值选择引脚或组别，按【Enter】键切换控制方式。

　　u 测试中 Remote 输出：断开、闭合、先闭后断、先断后断

　　u 异常时 Remote 输出：断开、闭合、先闭后断、先断后断

　　u 正常时 Remote 输出：断开、闭合、先闭后断、先断后断

　　警告。Remote 卡的输入只能是 5V 的TTL 电平控制信号，输出为 DC12V的继电器闭合或断开的控制信号，不能作为供电电源使用。

　　3. 线材学习、导通阻抗、高压、元器件等参数按实际需要进行设置即可。

　　4. 设置完成后，按【TEST】键切换到测试任务页面，接下来就可由 Remote控制进行测试。
