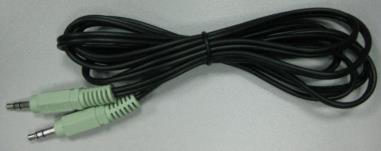

单边测试功能可快速判断线材的短路情况，因单边测试只需把线材的一端接到测试治具上即可，这样可很大程度上提高测试速度。若线材阻抗较大，单边测试也可判断线材中间到治具之间的断路情况。在此以长约 1.8 米的 3.5mm的音频延长线的单边测试为例进行说明：

步骤 1、准备治具及档案：

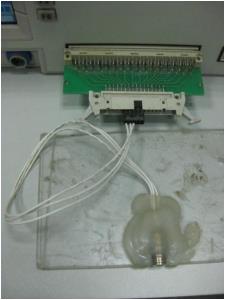

　　将待测线材需用的治具插到测试机上，不要接线材。指定档案：按【File】键，打开档案管理窗口，选择要使用的档案或新建档案，按【Enter】确认，若打开的档案是之前测试此型号线材的，且治具也是相同的（包括连接点位相同），则可直接跳到步骤 4。

步骤 2、治具归零：

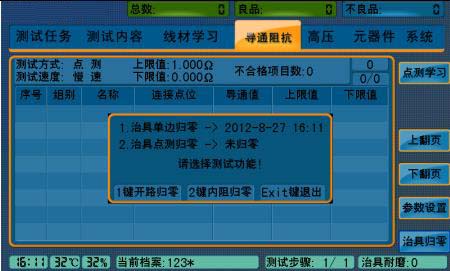

　　按【Cond】键，打开<导通阻抗>设置页面，按【F6】弹出治具归零窗口，按数字键【1】进行开路归零，再按【Exit】返回。如图：

步骤 3、单边设置：

　　按【O/S】键，打开<线材学习>设置页面。按【F6】弹出“O/S 参数设置”窗口，通过【↑】【↓】按键选择需要设置的参数，按【Enter】切换参数（其中“单边灵敏度”通过数字值输入），参数设置：

u测试方式：单边测试

　　u断路电阻：200Ω

　　u短路电阻：200Ω

　　u判断 AB 端：开启

　　u测试速度：快速/中速/慢速（依需要选择）

　　u单边灵敏度：20（先填一个较小的值，单边学习后再修改）

　　u是否串接电容：否

　　将良品的标准件插入治具的接头，按【F1】进行单边学习。此时屏幕会显示连接点位：

　　从单边学习的结果发现，良品的灵敏度最低为 593，所以只须将灵敏度设为比学习到的最低值的值即可。

　　说明。不同标准件单边学习到的灵敏度会有差异，建议多拿几根良品标准件进行单边学习，再根据最低值设置灵敏度。设置后，按【Save】键进行存档，以便日后使用。

步骤 4、线材测试：

　　将待测线材插到治具接头上，按【TEST】,即可完成线材的短断路（O/S）测试。

　　若需增加高压测试，则按下步骤设置：

步骤 5、高压设置：

　　按【System】分别切换到、页面，进行 DC、AC的校准。详见系统菜单页面中的 DC/AC 校准设置。

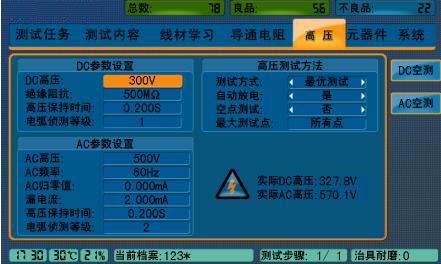

　　按【Hipot】键打开<高压>设置界面，按需要设置相关参数。本例设置如图：

　　关于本页面的说明详见<高压测试参数设置>

步骤 6、开启高压测试：

　　按【Mode】键，打开<测试内容>页面。分别按【F2】、【F3】开启 DC绝缘测试、AC 耐压测试。相关设置详见<测试内容设置>。

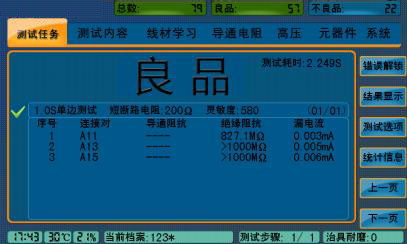

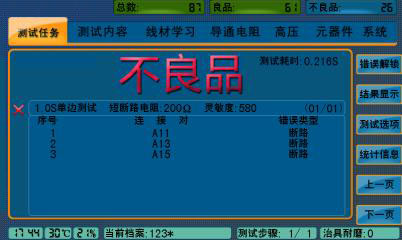

　　将待测线材插到治具接头上，按【TEST】,即可完成线材的短断路（O/S）测试 DC 绝缘测试、AC 耐压测试。以下分别为良品、不良品（断路）测试结果 LCD 屏显示：
